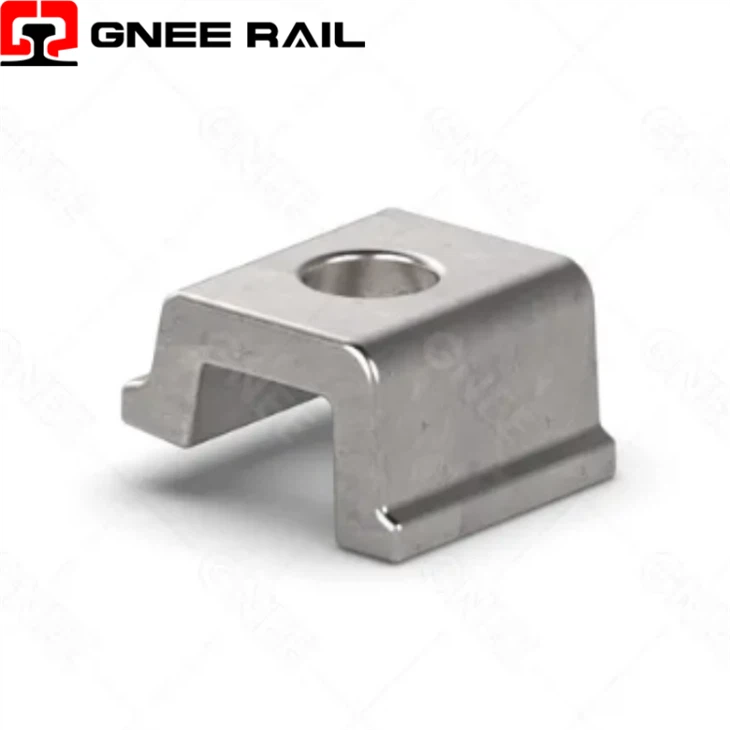

Mỗi bộ kẹp ray hàn WJK-TG bao gồm: đế, nắp trên, tấm điều chỉnh, bu lông, đai ốc, lò xo, vòng đệm phẳng.
Tấm đế của kẹp ray được hàn vào tấm mặt bích phía trên của dầm cầu trục thép bằng hàn ba mặt hoặc hàn hai mặt, có thể đảm bảo rằng lực ngang của cần trục được truyền trơn tru đến dầm cầu trục, và tránh khuyết điểm làm suy yếu phần mặt bích do có nhiều lỗ trên mặt bích của dầm cầu trục. Do đó, nó cải thiện hiệu quả khả năng chịu lực mặt cắt ngang của dầm cầu trục.
Tấm đế của kẹp ray hàn WJK-TG được nối với đầu dưới của bu lông chữ T theo khớp hình cầu, sao cho bu lông chữ T và nắp trên của kẹp ray vẫn thẳng đứng dưới tác dụng của lực bên, và cho phép độ lệch. Nó có thể làm giảm thiệt hại do lực tác động ngang của cần trục lên đường ray, dầm cầu trục, hệ thống phanh và các kết cấu khác. Qua đó kéo dài tuổi thọ của kết cấu.
Kẹp ray WJK-TG được trang bị một tấm điều chỉnh thước đo để điều chỉnh thước đo, có thể cải thiện độ chính xác của việc lắp đặt và giảm độ lệch của đường tâm của đường ray. Ngoài ra còn có chức năng tự khóa hai chiều để tránh bị lỏng trong quá trình sử dụng. Các bu lông chữ T và nắp trên có thể được tháo rời và lắp ráp tự do, mang lại điều kiện cực kỳ thuận tiện cho việc thi công, lắp đặt và bảo trì.
Nắp trên của kẹp ray WJK-TG phù hợp với độ cong của phần ray, không chỉ có thể kẹp chặt ray mà còn ngăn đường ray trượt nhẹ theo hướng dọc. Nó cũng có lợi cho việc hàn toàn bộ chiều dài của đường ray.
