Thanh đo ngăn chặn sự kéo dài theo chiều dọc và kết nối hai đường ray với nhau. Điều này mang lại sự ổn định ngang hơn, đặc biệt là ở những điểm yếu hơn như đường cong sắc nét, dây buộc chất lượng thấp hơn và đường ray tạm thời.
Thanh đo Gnee Rail được thiết kế để giữ đường ray trong khổ bằng cách ngăn chặn sự lan rộng và nghiêng của đường ray. Nên sử dụng thanh đo tại các điểm yếu trên đường ray, đường cong sắc nét, công tắc, dây giằng kém, đường ray tạm thời, v.v. Các vấu kẹp dẻo được sản xuất bằng vật liệu chống ăn mòn cao để có tuổi thọ cao. Đai ốc khóa chỉ được cung cấp khi được chỉ định.
| KHÔNG. | Phần | Số lượng | Đặc điểm kỹ thuật | Vật liệu |
|---|---|---|---|---|
| 1 | gậy | 1 | M30 M36 | 3# |
| 2 | thẻ sắt | 4 | Tôi loại II loại | KTH350-10 |
| 3 | máy giặt trơn | 4 | M30 M36 | 3# |
| 4 | hạt | 4 | M30 M36 | 3# |
| 5 | máy giặt mùa xuân | 4 | M30 M36 | 65 triệu |
Ứng dụng: Đường ray 43,50,60,75kg/m
Nhiệt độ hoạt động: -40~60 độ C
Tiêu chuẩn: TB/T1780-86
Tầm quan trọng của thanh đo đường sắt
Là một phụ kiện quan trọng cho đường ray, thanh giằng khổ đường ray giúp cải thiện độ ổn định ngang của đường ray cũng như khả năng giữ khoảng cách đường ray. Có một số tuyến đường sắt có mạch đường ray thì nên sử dụng thước đo đường ray cách điện sử dụng vật liệu có điện trở cách điện cao để tách mạch giữa hai đường ray ra xa nhau. Khổ đường ray có thể bị lệch nếu thanh giằng của khổ đường ray bị thiếu nghiêm trọng, có thể gây trật bánh hoặc thậm chí bị lật khi tàu chạy qua.

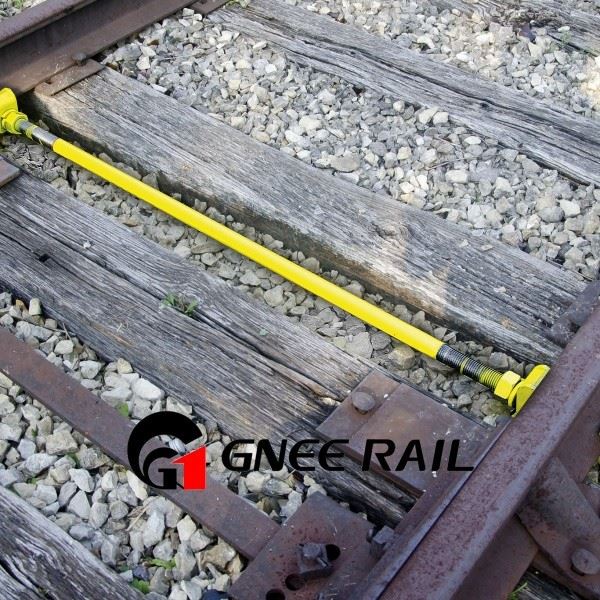

Được làm bằng hai thiết bị kẹp ở hai đầu để cố định đường ray và một thanh nối ở giữa, thanh khổ đường ray giữ chặt hai đường ray song song với đường ray khổ nhất định và ngăn đường ray trượt.
Đối với một số đoạn đường ray yếu hơn, chẳng hạn như ở những đoạn đường cong gấp, đoạn rẽ, mối nối kém và đường ray tạm thời, thanh đo đường ray là khá cần thiết, chúng giúp ngăn đường ray khỏi lực căng dọc không cân bằng và duy trì khổ đường ray thường xuyên.
Đề xuất bảo trì thanh đo đường sắt
(1) Thanh nẹp ray bị hỏng liên tục không được vượt quá 1 cặp.
(2) Thanh đo bị hỏng liên tục không được vượt quá 2.
(3) Hư hỏng giằng ray và thước khổ không được xảy ra đồng thời giữa 6 tà vẹt.
Trên cơ sở tính toán và phân tích hệ số ổn định nghiêng của ray tại đoạn có bán kính đường cong nhỏ, đưa ra đề xuất tiêu chuẩn bảo dưỡng thiết bị gia cố đường cong.
Gnee Rail có thể cung cấp thanh giằng khổ tiêu chuẩn ở cả loại một đầu và hai đầu, cả loại không cách nhiệt và cách điện, với chứng chỉ ISO9001: 2008 và ủy quyền CRCC. Gnee Rail cũng sản xuất nhiều thông số kỹ thuật khác nhau của thanh giằng khổ, chẳng hạn như thanh giằng khổ cách điện AREMA 1-1/4" và các thanh giằng khổ khác được sử dụng trong đường ray UIC và BS, với chiều dài 600mm, 762mm, 900mm, 1435mm, vân vân.
