Hệ thống buộc ray loại IV: Chốt kẹp đàn hồi không bu lông cho ray 60 kg/m

Dây buộc Loại IV là một hệ thống kẹp đàn hồi không dùng bu-lông giữ các thanh ray có tải trọng 60 kg/m trên đường ray tốc độ cao{1}}có dằn. Nó ép chân ray lên một tấm đệm cao su thông qua một- bệ sắt được nhúng sẵn, không cần bu lông và giữ thước đo ở đúng vị trí bằng các khối thước đo cách điện. Bài viết này giải thích thành phần hệ thống, nguyên lý làm việc, các thông số kỹ thuật đã công bố và các ứng dụng điển hình, dựa trên dữ liệu thông số kỹ thuật của nhà sản xuất và loạt thử nghiệm EN 13146.
Gửi yêu cầu
Nói chuyện ngay
Mô tả

Công ty TNHH Gnee Steel (Tianjin) là một trong những nhà sản xuất và cung cấp đáng tin cậy nhất Hệ thống buộc đường ray loại IV: Dây buộc kẹp đàn hồi không bu lông cho đường ray 60 kg / m tại Trung Quốc, cũng hỗ trợ dịch vụ tùy chỉnh với giá thấp. Vui lòng mua Hệ thống buộc ray loại IV giá rẻ: Chốt kẹp đàn hồi không bu lông cho đường ray 60 kg / m sản xuất tại Trung Quốc tại đây từ nhà máy của chúng tôi.



Hệ thống buộc ray loại IV là gì?



cácKẹp đàn hồi loại IVlà hệ thống không bu lông dành cho tà vẹt bê tông không vai Loại IIIb trên đường ray có đá dăm. "Không cần bu-lông" có nghĩa là kẹp đàn hồi được đẩy vào một ghế sắt cố định-đúc vào tà vẹt, do đó không có bu-lông để siết, nới lỏng hoặc vặn lại trong quá trình vận hành. Kẹp ép chân ray xuống một miếng đệm cao su, đồng thời các khối thước đo cách điện giữa vai ghế và ray đặt thước đo và cách ly đường ray về điện.



Hệ thống được đặt vớiĐường ray 60 kg/mtrên-đường sắt tốc độ cao, bao gồm các tuyến được định mức vận hành ở tốc độ 350 km/h với thiết bị di động có trọng lượng trục tối đa lên tới 170 kN và các tuyến 250 km/h cũng có thể tiếp nhận một số lượng hạn chế phương tiện chở khách thông thường và toa xe chở hàng có trọng lượng trục đầu máy lên tới 230 kN.



Thành phần hệ thống



Mỗi bộ dây buộc Loại IV bao gồm các kẹp đàn hồi, vai ray (một phần của cụm ghế bằng sắt nhúng), khối đo cách điện và miếng đệm ray bằng cao su.



 Type IV fastening system

Chốt đường sắt
Đoạn đường sắt
Chất cách điện đường sắt
bức ảnh
rail clip
product-227-280
product-151-149
product-184-137
Kiểu Kẹp lò xo G4/JA/JB Vai ray TZ4 Chất cách điện đường ray G4/G4J Tấm lót đường ray RPQ
Số lượng (chiếc) 2 2 2 1
Vật liệu 60Si2MNA QT450-10 PA66 Cao su tự nhiên hoặc tổng hợp
Khối lượng hoặc khối lượng 1,60kg/1,26kg/1,28kg 2,80kg 107.3m³/91.4m³ 250m³
Nhận xét được sử dụng trong các khu vực chung/khe nối đường ray   được sử dụng trong các lĩnh vực chung được sử dụng tại các mối nối đường sắt
rail clip

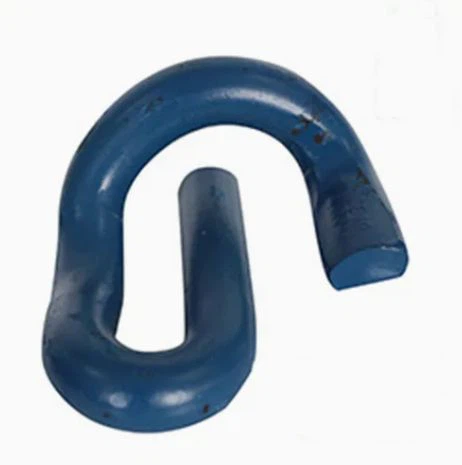

Kẹp lò xo đường sắt



Kẹp đàn hồi được phân thành ba loại: C4, JA và JB.



  • Kẹp loại C4 (đường kính 20 mm) được lắp đặt trong các phần tiêu chuẩn



  • Kẹp loại JA và JB-(đường kính 18 mm) được sử dụng tại các mối nối đường ray.

Kẹp loại JA{0}}(lớp phủ chống gỉ màu xám-) kết hợp với các khối đo cách điện khớp nối số 7, 8 và 9.
Kẹp loại JB-(lớp phủ chống gỉ-màu đen) ghép với các khối số 10, 11, 12 và 13.



Điều này đảm bảo sự phù hợp chính xác của các loại kẹp, lớp phủ và khối đo để có hiệu suất tối ưu.

rail insulator

Chất cách điện đường sắt



Khối đo cách điện được chia thành hai loại:



  • Khối đo G4 cho các phần tiêu chuẩn
  • Khối đo G4J cho mối nối đường ray



Mỗi loại có bảy thông số kỹ thuật: Số 7, 8, 9, 10, 11, 12 và 13. Đối với khổ tiêu chuẩn, sử dụng khối số 9 và số 11.


Ngoại trừ các khối đo khớp số 7, 8 và 9 (không-màu đen), tất cả các khối đo khớp khác đều có màu đen.



Hệ thống hoạt động như thế nào?



  • Kẹp không cần bu lông.Ghế sắt được-gắn sẵn vào tà vẹt bê tông khi đúc. Kẹp đàn hồi được lắp vào ghế và ấn xuống chân ray; không sử dụng bu-lông nên hệ thống giữ lực kẹp mà không cần siết lại định kỳ.



  • Điều chỉnh máy đo và cách nhiệt.Một khối đo cách điện nằm giữa vai ghế và đường ray. Việc thay thế khối bằng một số khác (Không. 7 thành Không. 13) sẽ dịch chuyển đường ray sang trái hoặc phải, điều chỉnh thước đo. Vì các khối này là nhựa PA66 nên chúng cũng cách ly đường ray khỏi các bộ phận bên- tà vẹt, theo dõi-điện trở cách điện của mạch theo yêu cầu.



  • Hỗ trợ đàn hồi và giảm xóc.Miếng đệm cao su dưới chân ray mang lại độ đàn hồi và giảm chấn theo chiều dọc; nhà sản xuất cho biết tỷ lệ động-trên-độ cứng tĩnh của cụm lắp ráp không lớn hơn 2,0, giúp điều khiển lực động-của bánh xe ở tốc độ cao.



  • Bảo trì thấp.Hệ thống sử dụng ít bộ phận trong một sự sắp xếp nhỏ gọn và phù hợp với các dây chuyền được duy trì bằng các hoạt động cơ giới hoá quy mô lớn. Ngay cả sau 300 giờ thử nghiệm phun muối-theo EN 13146-6, các chốt có thể được tháo rời bằng các dụng cụ thủ công.



Thông số kỹ thuật



tham số Giá trị Cơ sở/tình trạng
Sức cản dọc của đường ray (kẹp C4) >9 kN mỗi bộ buộc chặt Dữ liệu đặc điểm kỹ thuật của nhà sản xuất
Độ cứng tĩnh của đệm cao su 60 kN/mm (±10 kN/mm) Dữ liệu đặc điểm kỹ thuật của nhà sản xuất
Độ cứng tĩnh của bộ phận buộc chặt 75 kN/mm (−5 / +35 kN/mm) Dữ liệu đặc điểm kỹ thuật của nhà sản xuất
Tỷ lệ độ cứng động-đến{1}}tĩnh Nhỏ hơn hoặc bằng 2,0 Dữ liệu đặc điểm kỹ thuật của nhà sản xuất
Hiệu suất mệt mỏi 3.000.000 chu kỳ, không có hư hỏng linh kiện nào; mở rộng thước đo < 6 mm Thử nghiệm EN 13146-4
Điện trở cách điện giữa các ray >3 Ω·km Thử nghiệm EN 13146-5
Kéo-lực của ghế sắt nhúng Lớn hơn hoặc bằng 60 kN; không có vết nứt rõ ràng xung quanh ghế Dữ liệu đặc điểm kỹ thuật của nhà sản xuất
Hiệu suất môi trường-nghiêm trọng phun muối 300 giờ; ốc vít có thể tháo rời bằng dụng cụ thủ công Thử nghiệm EN 13146-6



Ứng dụng



application of Type IV Rail Fastening System



  • Đường dây tốc độ cao{0}}có dằn:Ray 60 kg/m trên tà vẹt bê tông dự ứng lực không vai loại IIIb.



  • Đường 350 km/h:được đặt với các thiết bị di động có trọng lượng trục tối đa lên tới 170 kN.



  • Đường 250 km/h:chấp nhận một số lượng hạn chế các loại xe chở khách thông thường và toa xe chở hàng có trọng lượng trục tối đa lên tới 230 kN.



  • Bảo trì cơ giới:cấu trúc nhỏ gọn không bu lông giúp giảm việc xử lý các bộ phận và phù hợp với các dây chuyền được duy trì bằng các hoạt động cơ học ở quy mô lớn-.



  • Trang bị thêm tà vẹt hiện có:Cấu trúc kẹp Loại IV có thể được lắp đặt trên tà vẹt bê tông dự ứng lực không vai Loại IIIb nguyên bản nơi có sẵn hoặc có thể lắp các ghế nhúng.



Ghi chú về chất lượng và cung cấp



ĐƯỜNG SẮT GNEEcung cấp hệ thống buộc đường ray với các bộ phận được sản xuất theo yêu cầu kỹ thuật đã chỉ định. Các bộ phận điển hình bao gồm kẹp thép lò xo 60Si2MnA, vai sắt dẻo QT450-10 và khối đo PA66, với các thông số kỹ thuật vật liệu và thành phần được xác nhận theo yêu cầu của dự án.



Kiểm soát chất lượng được quản lý theo hệ thống quản lý chất lượng ISO 9001. Giấy chứng nhận kiểm tra nhà máy (MTC) và các tài liệu kiểm tra hoặc thử nghiệm có liên quan có thể được cung cấp cùng với lô hàng khi được yêu cầu.



các sản phẩm dây buộc khác mà bạn có thể cần







Câu hỏi thường gặp


Q1. Hệ thống Loại IV được thiết kế cho những loại ray và tà vẹt nào?


A. Nó được thiết kế cho các ray có tải trọng 60 kg/m trên tà vẹt bê tông dự ứng lực không vai Loại IIIb trên đường có đá balat.



Q2. "Không chốt" có nghĩa là gì trong thực tế?


A.Kẹp đàn hồi được lắp vào ghế sắt-được nhúng sẵn và ấn trực tiếp vào thanh vịn; không có bu-lông để siết chặt hoặc siết lại, làm giảm công việc bảo trì.



Q3. Máy đo được điều chỉnh như thế nào?


A. Bằng cách thay thế các khối đo cách điện. Có sẵn bảy số (Không. 7 đến Không. 13); khổ tiêu chuẩn thường sử dụng Không. 9 và Không. 11. Độ dịch chuyển ngang trên mỗi số khối phải được lấy từ các bản vẽ đã được phê duyệt.



Q4. Hệ thống có cung cấp cách điện không?


A.Đúng. Các khối đo PA66 cách ly đường ray với ghế nhúng và cụm lắp ráp được kiểm tra theo EN 13146-5 với điện trở cách điện trên 3 Ω·km giữa các đường ray.



Q5. Hệ thống có thể được sử dụng trên tà vẹt hiện có?


A. Theo nhà sản xuất, cấu trúc kẹp Loại IV có thể được lắp đặt trên tà vẹt bê tông dự ứng lực không vai Loại IIIb nguyên bản. Trước tiên, hãy xác minh tình trạng chỗ ngủ và-còn chỗ trống trên trang web.



Q6. Những tiêu chuẩn nào áp dụng cho hệ thống?


A. Kiểm tra lắp ráp tuân theo EN 13146-4/-5/-6; vật liệu kẹp tuân theo GB/T 1222 (60Si2MnA); các yêu cầu chung đối với dây buộc đường sắt tốc độ cao tuân theo dòng TB/T 3395, với ký hiệu chính xác Loại IV được xác nhận dựa trên các bản vẽ đã được phê duyệt.
