Tấm giằng đường sắt tương tác với gai đường ray như thế nào?

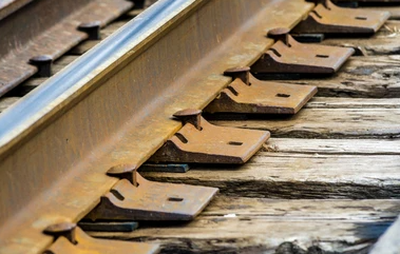

Ađường sắt tăng đột biếncố định tấm giằng đường ray vào thanh giằng đường sắt, và tấm giằng lần lượt giữ đường ray tại chỗ. Mũi nhọn đi xuyên qua các lỗ trêntấm buộc, với đầu nhọn ấn xuống đĩa để giữ chắc vào dây buộc. Sự tương tác này giữ cho thanh ray không bị di chuyển-sang-bên và duy trì khoảng cách (thước đo) chính xác giữa các thanh ray, đồng thời giúp phân bổ trọng lượng từ thanh ray đến thanh giằng.

Các thành phần phối hợp với nhau như thế nào?

• Vai trò của Spike:Đinh ray, có thể là đinh cắt hoặc đinh vít, được dẫn vào thanh giằng bằng gỗ thông qua một lỗ trên tấm giằng. Mục đích chính của nó là ngăn tấm giằng dịch chuyển và giữ tấm giằng chắc chắn vào dây buộc.

• Vai trò của tấm buộc:Tấm buộc nằm giữa thanh ray và dây buộc. Nó có các vai ở bề mặt trên giúp giữ cho đường ray không bị di chuyển sang một bên và một bề mặt phẳng, nghiêng để định vị đường ray đúng cách.

• Phân phối tải:Tấm giằng trải tải trọng lớn từ đường ray lên một diện tích lớn hơn của thanh giằng bằng gỗ, giúp dây buộc không bị hư hỏng.

• Giữ thước đo:Bằng cách sử dụng đinh để buộc chặt tấm giằng vào dây buộc, hệ thống đảm bảo đường ray được giữ ở khoảng cách chính xác với đường ray khác (thước đo), điều này rất quan trọng cho sự an toàn.

Tấm đế cho hệ thống buộc chặt KPO

Tấm đế ray là bộ phận quan trọng trongHệ thống buộc chặt KPOđể đỡ ray và cố định toàn bộ hệ thống buộc chặt, được buộc vào ray bằng bu lông ray và đinh ray.

Tấm buộc vai đơn

Đối với các tấm giằng có vai đơn, vai được thiết kế ở đầu trường của tấm. Đầu ngắn hoặc đầu khổ của tấm được đặt bên trong đường ray và đó là lý do tại sao khách hàng luôn yêu cầu chiều rộng nền đường ray. Các tấm buộc một vai thường được sử dụng cho các thanh ray có trọng lượng từ 56 lb đến 100 lb.

Tấm đế cho thị trường Mỹ

Đối với thị trường Mỹ, các kích thước phổ biến bao gồm tấm buộc 11 inch, 14 inch và 14-3/4 inch, chúng thường dành cho đế ray rộng 5-1/2 inch và 6 inch.

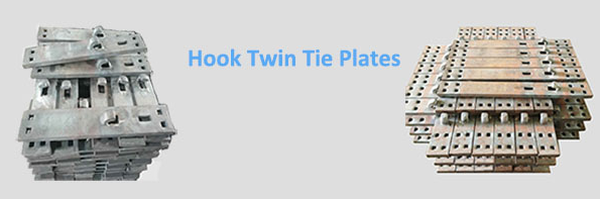

Tấm buộc đôi móc AREMA

HTTP, có tên đầy đủ là tấm nối đôi móc, được sử dụng rộng rãi cho các lối đi được bố trí phía sau đáy công tắc. Để đảm bảo khoảng cách giữa các mối nối, HTTP thường được sử dụng theo cặp thành một mối nối duy nhất.

Kích thước tấm móc đôi:

Các loại có sẵn khác nhau: Dành cho tấm buộc đôi móc 3/4 '': L23, L27, L31, LR23, LR27, LR31, H23, H27, H31. Đối với tấm buộc đôi móc 1'': L29, L33, L37, LR28, LR32, LR36, H29, H33, H37, H41. Trên thị trường, loại dày 3/4 '' và 1 '' chủ yếu phổ biến ở Bắc Mỹ.

ĐƯỜNG SẮT GNEEcó thể cung cấp nhiều kích thước khác nhau của tấm giằng vai đôi mới cho thanh ray cơ sở 5 1/2" và 6" (bao gồm cả việc cung cấp độc quyền tấm 4, 7 3/4" x 11" cho đường ray cơ sở 5 1/2") và nguồn cung cấp lớn các tấm giằng vai đơn và đôi rơle khác nhau. Các tấm 11" và tấm rơle sẽ mang lại cho bạn sự tiết kiệm và tiết kiệm đáng kể, đặc biệt là đối với các vách ngăn công nghiệp và{11}}đường ray trong nhà máy. Theo thứ tự, hãy xác định trọng lượng và tiết diện đường ray, chẳng hạn như AREMA 115 lb, và/hoặc chiều rộng của đế đường ray và kích thước của các gai.

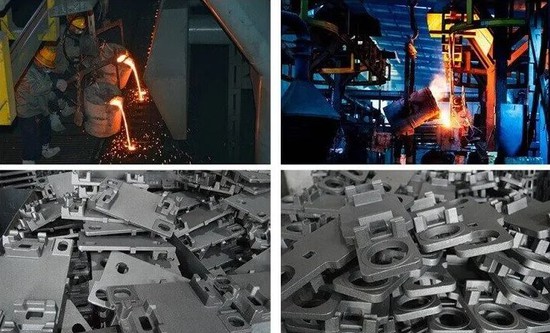

Là nhà sản xuất chuyên nghiệp của tất cả các loại ốc vít đường sắt, GNEE RAIL có thể cung cấp các lô hàng ngay lập tức các tấm giằng đường ray với bất kỳ số lượng nào từ các kho trên toàn quốc đến khắp nơi trên thế giới.
