Công ty TNHH Gnee Steel (Thiên Tân) là một trong những nhà sản xuất và cung cấp đường ray thép cần cẩu gb qu80 đáng tin cậy nhất ở Trung Quốc, cũng hỗ trợ dịch vụ tùy chỉnh với giá thấp. Xin vui lòng mua đường ray thép cẩu gb qu80 giá rẻ sản xuất tại Trung Quốc tại đây từ nhà máy của chúng tôi.

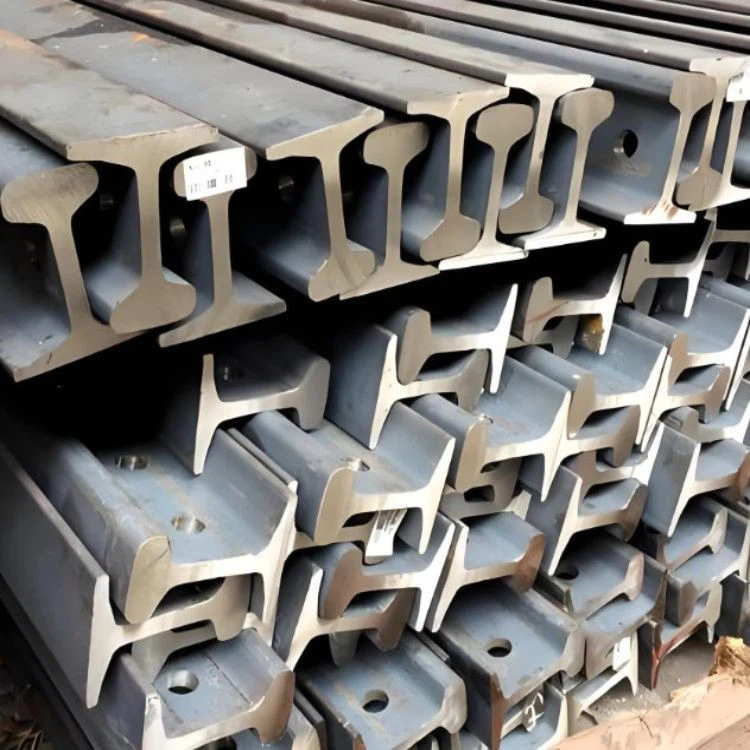

Ray cầu trục GB QU80 (GB/T 3426)
Đường ray cần trục là cấu trúc tuyến tính dùng để hỗ trợ và hướng dẫn chuyển động của cần trục, thường được làm bằng thép cường độ-cao có hình dạng cụ thể. Nó cho phép cần trục di chuyển theo chiều ngang trong khu vực làm việc của nó để xử lý tải trọng và kiểm soát vị trí chính xác. Đường ray QU80 là một trong những thông số kỹ thuật được sử dụng rộng rãi nhất của dòng đường ray cần cẩu GB.
1. Tiêu chuẩn quản trị
Đường ray cẩu GB dòng QU (QU70, QU80, QU100,QU120) được sản xuất theo GB/T 3426 (phiên bản hiện tại GB/T 3426-2017), tiêu chuẩn Trung Quốc dành cho đường ray cần cẩu. GB/T 3426 tách biệt với GB 2585 (đường ray hạng nặng dành cho đường sắt).
2. Kích thước và trọng lượng QU80
| tham số | QU80 |
|---|---|
| Chiều cao đường ray (mm) | 130 |
| Chiều rộng đáy (mm) | 130 |
| Chiều rộng đầu (mm) | 80 |
| Độ dày của web (mm) | 32 |
| Trọng lượng lý thuyết (kg/m) | 63.69 |
| Kiểu | Chiều cao (mm) | Chiều rộng đáy (mm) | Chiều rộng đầu (mm) | Lưới (mm) | Trọng lượng (kg/m) |
|---|---|---|---|---|---|
| QU70 | 120 | 120 | 70 | 28 | 52.8 |
| QU80 | 130 | 130 | 80 | 32 | 63.69 |
| QU100 | 150 | 150 | 100 | 38 | 88.96 |
| QU120 | 170 | 170 | 120 | 44 | 118.1 |
3. Chất liệu và tính chất
QU80 thường được cán từ thép ray U71Mn (hoặc U75V theo yêu cầu): độ bền kéo 900–1100 MPa, độ cứng đầu ray-HB300-380, mang lại cường độ cao, khả năng chống mài mòn cao và chống va đập tốt. Ray trải qua quá trình xử lý nhiệt và cán nghiêm ngặt nên kết cấu bên trong đồng nhất, kết hợp độ bền cao và độ dẻo dai tốt.
| Lớp thép | C(%) | Sĩ | Mn | Cr | V | P | S | Độ bền kéo (Rm/MPa) |
| U71 triệu | 0.65~0.76 | 0.15~0.58 | 0.70~1.40 | – | – | Nhỏ hơn hoặc bằng 0,035 | Nhỏ hơn hoặc bằng 0,030 | Lớn hơn hoặc bằng 880 |
| U75V | 0.71~0.80 | 0.50~0.80 | 0.75~1.05 | – | 0.04~0.12 | Nhỏ hơn hoặc bằng 0,035 | Nhỏ hơn hoặc bằng 0,030 | Lớn hơn hoặc bằng 980 |
4. Tính năng thiết kế và ứng dụng
Thiết kế vòng cung đặc biệt của đầu ray vừa khít với bánh xe cần trục, phân tán áp suất hiệu quả và giảm mài mòn; đáy ray được mở rộng giúp tăng cường độ ổn định của kết nối với nền móng, đảm bảo vận hành an toàn và đáng tin cậy dưới tải nặng và chu kỳ khởi động{0}}dừng thường xuyên.
QU80 phù hợp với-thiết bị nâng cỡ trung bình -, ví dụ: cần cẩu trong xưởng sản xuất ô tô; nhiệm vụ nặng nề hơn trong các nhà máy thép sử dụng QU100/QU120; QU70 phù hợp với các khu công nghiệp nhẹ hơn.
5. Cung cấp và giao hàng
- Chiều dài đường ray điển hình: 9 m, 12 m hoặc cắt theo chiều dài;
- các đầu trơn hoặc được khoan cho các khớp nối tấm cá/đối đầu;
- bề mặt trần hoặc được phủ bằng-sơn chống gỉ.
Chỉ định tiêu chuẩn (GB/T 3426-2017), loại, chất liệu, chiều dài và số lượng.
Nhận báo giá cho Đường ray cẩu GB QU80]
Đường ray thép cần cẩu GB QU80 được thiết kế cho các ứng dụng đường ray cần cẩu hạng nặng-, cung cấp khả năng chịu tải-và độ ổn định kích thước cần thiết cho tải trọng bánh xe lặp đi lặp lại.ĐƯỜNG SẮT GNEEcung cấp đường ray cần cẩu QU80 với các loại vật liệu, chiều dài và tùy chọn xử lý khác nhau theo thông số kỹ thuật của dự án.
