Những ốc vít đường sắt nào tạo thành một thanh giằng khổ?

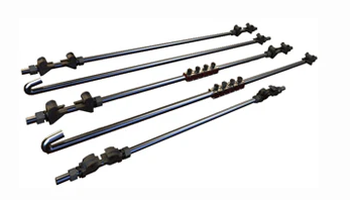

A thanh giằng đobao gồm một số ốc vít: một thanh kim loại, kẹp sắt hoặc hàm sắt để giữ thanh vào ray, và sự kết hợp của đai ốc và vòng đệm (cả vòng đệm phẳng và vòng đệm lò xo) để cố định các kẹp vào thanh. Cùng với nhau, các bộ phận này kết nối hai đường ray thép để duy trì khổ đường ray nhất quán và ngăn đường ray lan rộng hoặc nghiêng.
- Thanh:Một thanh thép dài nối hai đường ray.
- Kẹp sắt/Màm sắt:Các bộ phận lắp quanh đáy thanh ray và kết nối với thanh.
- Quả hạch:Dùng để siết chặt cụm và tạo lực căng trên thanh.
- Vòng đệm:Cả vòng đệm phẳng và vòng đệm lò xo đều được sử dụng để giúp phân phối áp suất và hấp thụ sốc.
- Linh kiện cách điện (đối với thanh cách điện):Một số thanh đo cũng bao gồm một ống bọc và vỏ cách điện để cách ly mạch đường ray, như được mô tả trong bài viết này từ chinarailfastener.com.
| KHÔNG. | Phần | Số lượng | Đặc điểm kỹ thuật | Vật liệu |
| 1 | hạt | 4 | M30 M36 | 3# |
| 2 | gậy | 1 | M30 M36 | 3# |
| 3 | hàm sắt | 4 | Tôi loại II loại | KTH350-10 |
| 4 | máy giặt phẳng | 4 | M30 M36 | 3# |
| 5 | máy giặt mùa xuân | 4 | M30 M36 | 65 triệu |
thông số kỹ thuật thanh đo đường sắt
Theo các khoảng cách đo khác nhau, thanh đo có thể được chia thành khoảng cách đo 762, khoảng cách đo 900, khoảng cách đo 1450, Đường kính 20, Đường kính 22, Đường kính 32, Đường kính 36. Các thanh đo có hình dạng khác có thể được-tùy chỉnh. Thông thường, thanh chủ yếu được sử dụng trong các khu vực chuyển mạch. Vai trò lớn nhất của nó là giảm độ giãn dọc của đường ray để duy trì khổ đường sản phẩm. Nó là cả một thanh nối hai đường ray. Nó có thể chủ yếu thực hiện việc tăng độ ổn định ngang của đường ray và tăng cường để duy trì chức năng{12}giữ thước đo của đường ray.
Các thanh đo đường sắt ở Trung Quốc bao gồm các loại sau: loại 18×870, loại 20×870, loại 22×880, loại 22×1050, loại 24×1050, loại 24×1250, loại 28 x 1810, loại 28×1850.
Theo các loại đường ray khác nhau, thanh giằng khổ có thể được chia thành: loại 8kg/m, loại 12kg/m, loại 15kg/m, loại 18kg/m, loại 22kg/m, loại 24kg/m, loại 30kg/m, loại 38kg/m, loại 43kg/m, loại 50kg/m, loại 60kg/m dùng cho đường ray công tắc. các thanh giằng đo có thể được chia thành: Loại không. 2, Không. 3 loại, Không. 4 loại, Không. 5 loại, Không. 6 loại, Không. 7 loại, Không. 8 loại, Số 9 loại, Không{19}} loại được sử dụng cho các lối rẽ.
ĐƯỜNG SẮT GNEEcung cấp cả thước đo cách điện và thước đo không-cách điện cho đường ray 56-½" và đường ray 60-140 lbs, AREMA 1-1/4 " và các thước đo khác được sử dụng trong đường ray BS, UIC, với chiều dài 600mm,762mm,900mm,1435mm, v.v. Các loại thước đo khác có sẵn theo yêu cầu đặc biệt của bạn.
Gửi yêu cầu tùy chỉnh đặc biệt của bạn tớiGNEE.
