Làm thế nào để sử dụng đúng hệ thống gắn ray SKL?
Để sử dụng đúng cáchHệ thống buộc ray SKL,-lắp ráp trước các bộ phận như tấm đế, tấm đệm ray và chất cách điện, sau đó đặt thanh ray lên tà vẹt. Sau khi đảm bảo các bộ phận được gắn chặt, trượt kẹp căng SKL vào vị trí sao cho cả hai cánh tay lò xo tựa vào chân ray và siết chặt bu lông chữ T bằng vòng đệm và đai ốc cho đến khi khúc cua ở giữa gần với chân ray. Việc siết chặt đúng cách đảm bảo lực kẹp chính xác và rất quan trọng đối với sự an toàn và hiệu suất của hệ thống.
Bước 1: Chuẩn bị tà vẹt và các linh kiện
- Hệ thống thường được-lắp ráp sẵn tại nhà máy.
- Lắp bu lông neo vào tà vẹt bê tông.
- Đặt tấm đế (hoặc tấm đế) lên trên các bu lông neo và cố định nó bằng bu lông chữ T, vòng đệm và đai ốc. Ngoài ra, bu-lông chữ T{2}}có thể được gắn chặt vào ổ cắm nhúng trong tà vẹt.
- Đặt tấm đệm ray (một tấm thảm đàn hồi) giữa tấm đế và tà vẹt để giảm chấn động và mài mòn.
- Đặt đường ray lên trên tấm đế và tấm đệm đường ray.
Bước 2: Định vị kẹp căng SKL

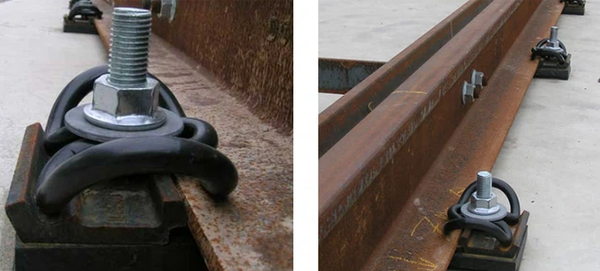

- Trượt các kẹp (hoặc kẹp) căng SKL vào đúng vị trí sao cho chúng được đặt chính xác trên chân ray.
- Khi bắt đầu, cánh tay lò xo phải tựa vào chân ray.
- Nếu gặp khó khăn, hãy sử dụng dụng cụ lắp đặt đặc biệt hoặc búa ở đuôi kẹp để gõ nhẹ vào đúng vị trí.
Bước 3: Siết chặt bu lông chữ T{1}}
- Siết chặt bu lông chữ T, vòng đệm và đai ốc để kéo kẹp xuống chân ray.
- Phần uốn cong ở giữa của kẹp sẽ bị kéo về phía chân ray khi bạn siết chặt.
- Siết chặt cho đến khi đoạn uốn ở giữa gần với chân ray, điều này cho biết cách lắp đặt tối ưu và đảm bảo áp dụng lực căng chính xác.
- Độ đàn hồi của kẹp được thiết kế để đảm bảo lực kẹp cố định, ổn định.
Bước 4: Kiểm tra lần cuối
- Xác minh rằng khoảng cách giữa mặt trong của vòng cung tròn nhỏ của kẹp và phần cuối của vai ray là đúng khoảng cách, thường là 8-10 mm.
- Để điều chỉnh, nếu cần, hãy nới lỏng bu-lông chữ T{0}} để di chuyển kẹp rồi siết lại.
Thông số kỹ thuật Hệ thống ngàm gắn ray SKL Clip
| Thông số kỹ thuật cho MỘT bộ phận của hệ thống gắn ray SKL Clip | ||||
| Mục | Số lượng | Kiểu | Vật liệu | Nhận xét |
| Kẹp căng SKL | 2 | skl1, skl3, skl12, skl14 | 60Si2CrA, 60Si2CrA, 38Si7 | Độ cứng: 42-47HRC |
| Tiêu chuẩn: DIN17221, GB/T1222 | ||||
| Mũi vít Ss35 | 2 | M24×150mm | Lớp 4.6: Q235 | Tiêu chuẩn: ISO898-1 |
| Lớp 5.6: 35# | UIC864-1 | |||
| Lớp 8,8: 45# | NF F500-50 | |||
| Máy giặt phẳng | 2 | Uls7 | Q235 | Tiêu chuẩn: EN10025, EN10139 |
| Chốt nhựa | 2 | Đối với các kích cỡ khác nhau của mũi vít | HDPE, cốt nylon 66 (PA66) | Để chèn vào tà vẹt bê tông |
| Tấm dẫn hướng | 2 | UIC54, UIC60, ray 50kg, ray 60kg, | Gia cố nylon 66 (PA66) | Thiết kế khác nhau có sẵn |
| và các kích thước khác theo yêu cầu | ||||
| Đệm đường sắt | 1 | Kích thước theo yêu cầu | EVA, hoặc cao su | |
Hệ thống buộc ray không được cung cấp trọn bộ, GNEE RAIL có thể cung cấp các bộ phận buộc riêng biệt. Chúng tôi cung cấp tấm đế, kẹp ray, đinh ray (gai chó và đinh vít), bu lông ray, vòng đệm lò xo. Bạn có thể tùy chỉnh đơn đặt hàng của mình với sự trợ giúp của dây buộc đường sắt chuyên nghiệp.
