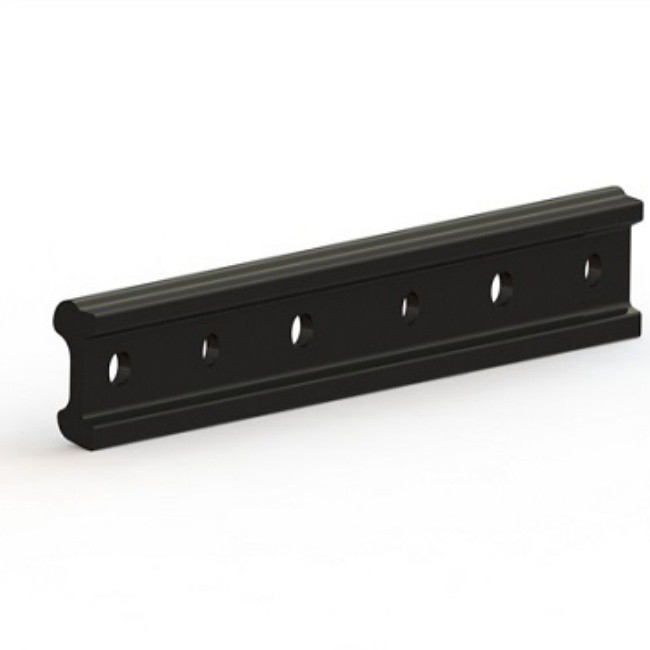

Kiến thức kết hợp và lắp đặt tấm chắn cá và bu lông
Các yêu cầu về sự phù hợp cấp độ giữa tấm cá và bu lông là gì?
Đường ray 60kg/m cần phải được kết hợp với bu lông khớp có độ bền cao-10,9-và đai ốc cấp 10-, trong khi đường ray 50kg/m sử dụng bu lông cấp 8,8 trở lên và đai ốc cấp 10, được quy định rõ ràng trong tiêu chuẩn TB/T 2347. Cấp bu lông phải tương ứng với độ bền vật liệu của tấm cá; Các tấm cá thép Q345 cần được trang bị bu lông cường độ cao để đạt được hiệu quả kết nối tốt nhất. Vòng đệm lò xo phải tuân theo tiêu chuẩn TB/T 2348, tạo thành hệ thống chống nới lỏng hoàn chỉnh với bu lông, đai ốc. Trong các trường hợp mối nối cách điện, ống cách điện và tấm cách nhiệt cũng cần thiết để đảm bảo hiệu suất cách điện. Các cấp độ không khớp sẽ dẫn đến sự phân bổ lực không đồng đều, điều này có thể làm giảm cường độ kết nối ở mức tốt nhất hoặc tệ nhất là gây ra gãy bu lông hoặc biến dạng tấm chắn cá.
Các thông số kỹ thuật cho mô-men xoắn siết chặt của bu lông tấm cá là gì?
Các loại đường ray và cấp bu lông khác nhau tương ứng với các tiêu chuẩn mô-men xoắn khác nhau. Mô-men xoắn của bu lông cấp 10,9-trong vùng đệm đường liền mạch P60 không nhỏ hơn 900N・m và không nhỏ hơn 700N・m ở các đường thông thường. Mô-men xoắn của bu lông cấp 10,9 đối với dòng P50 phải trên 700N・m và đối với bu lông cấp 8,8 không được nhỏ hơn 600N・m, với độ lệch được kiểm soát trong phạm vi ±5%. Mô-men xoắn của bu lông tấm cá đặc biệt dành cho ray tiếp xúc thường là 70±5N・m; mô-men xoắn quá mức dễ bị trượt ren, và mô-men xoắn không đủ sẽ gây ra hiện tượng lỏng lẻo. Việc siết chặt phải theo thứ tự chéo xen kẽ hoặc từ trong ra ngoài để tránh lực không đều lên tấm cá. Mô-men xoắn phải được đo bằng cờ lê mô-men xoắn đã được hiệu chỉnh và việc siết chặt thủ công dựa trên kinh nghiệm đều bị cấm.
Các bước chính để xử lý bề mặt tiếp xúc trước khi lắp đặt tấm chắn cá là gì?
Cần loại bỏ triệt để bụi, rỉ sét, vết dầu trên bề mặt tiếp xúc giữa ray và tấm cá bằng bàn chải dây thép và vải nhám, đặc biệt là tạp chất xung quanh các lỗ bu lông. Trong các trường hợp mối nối cách nhiệt, bề mặt liên kết đường ray cũng phải được mài và tẩy gỉ để đảm bảo bề mặt phẳng không có gờ. Mỡ hỗn hợp năng lượng hoặc mỡ bôi trơn tác dụng lâu dài phải được bôi đều lên bề mặt tiếp xúc, có độ dày 0,5~1mm, bao phủ hoàn toàn bề mặt khớp đối đầu. Cần tiến hành lắp đặt ngay sau khi thi công để tránh bụi bám vào ảnh hưởng đến hiệu ứng tiếp xúc và độ dẫn điện (đối với các mối nối dẫn điện). Bề mặt tiếp xúc được xử lý không được có vết trầy xước và biến dạng; nếu không, diện tích tiếp xúc hiệu quả sẽ bị giảm và cường độ kết nối sẽ bị giảm.
Các yêu cầu về độ chính xác cho việc lắp đặt tấm cá là gì?
Khoảng cách giữa tấm cá và bề mặt tiếp xúc với đường ray không được vượt quá 0,1 mm và độ sâu chèn của thước đo cảm biến 0,05 mm không được vượt quá 5 mm. Độ lệch căn chỉnh của các lỗ bu lông phải nhỏ hơn hoặc bằng 1mm để đảm bảo bu lông xuyên qua êm ái và chịu lực đồng đều. Sau khi lắp đặt, độ lệch bề mặt đường ray không được vượt quá 2mm và chênh lệch chiều cao giữa mặt trên của tấm cá và mặt trên của đường ray phải nhỏ hơn hoặc bằng 0,3mm. Độ lệch của thước đo tại mối nối đường phải nằm trong phạm vi ± 1mm và độ lệch độ phẳng ngang không được vượt quá 0,5mm. Trình tự siết chặt bu lông đối với đường cong và đường thẳng là khác nhau và phải tuân theo các thông số kỹ thuật tương ứng để đảm bảo lực tổng thể được cân bằng.
Làm thế nào để tránh bu lông bị lỏng sau khi lắp tấm chắn cá?
Ngoài việc siết chặt theo mô men xoắn tiêu chuẩn, cần lắp đặt vòng đệm lò xo phù hợp với các rãnh hướng xuống dưới. Có thể sử dụng đai ốc khóa hoặc keo khóa ren- để tăng cường độ ổn định khi siết chặt trong môi trường rung. Thường xuyên siết chặt lại và kiểm tra các bu lông, đặc biệt là ở những đoạn có-tần suất tàu chạy qua cao và rút ngắn chu kỳ kiểm tra. Đảm bảo hướng xuyên qua bu lông nhất quán trong quá trình lắp đặt và không bị lệch sau khi siết chặt đai ốc để tránh tập trung ứng suất cục bộ. Tránh lắp đặt khi đường ray không khóa hoặc bị căng để tránh lực bu lông bất thường do thay đổi nhiệt độ hoặc biến dạng đường dây.
